АВТОМОБІЛЬНА АНТЕННА СИСТЕМА RTB-500

Антенна система для збільшення радіопокриття портативної мережі Micronet-NIB • Мод. RTB-500 та RTB-500A

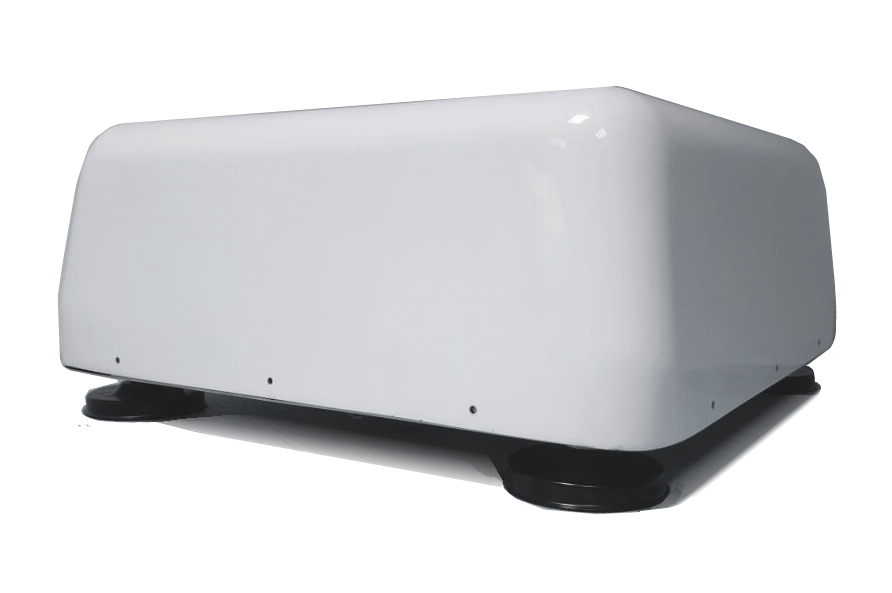

Система антен RTB-500 призначена для виявлення азимуту джерел радіочастотних сигналів шляхом обробки отриманих сигналів. Антенна система розташована у віддаленому модулі, який закріплюється на даху транспортного засобу. Її можна помістити в квадратну/круглу пластикову коробку або стандартну бокс для даху типу Thule. Інші форми і розміри коробок з антеною доступні за запитом замовника.

ФУНКЦІОНАЛЬНІСТЬ

• Визначає напрямок передавача в азимутальній площині та відображає результати на цифровій карті.
• Працює в складних умовах радіочастотного середовища завдяки використанню передових технологій фільтрації сигналів.
• Визначає попередньо задану частоту.
• Відображає напрямок до джерела на дисплеї в азимутальній площині.
• Відображає історію маршруту руху транспортного засобу та накладення карти.
• Антенна система може бути підключена до віддаленого обладнання.
• Відображає напрямок до виявленого джерела сигналу відносно північного напрямку та напрямку руху транспортного засобу.
• Інтегрований GPS та компас.

МОДИФІКАЦІЇ

Стандартна конфігурація RTB-500: Система включає 4-секторний детектор напрямку в азимутальній площині, який розташований у боксі для даху типу Thule або квадратній пластиковій коробці розміром 290х400х400 мм. Система забезпечує обробку сигналів, що дозволяє визначити напрямок і приблизну відстань до передавача.

RTB-500-A: Система включає 4-секторний детектор напрямку в азимутальній площині з комутацією сигналу між секторами. Ця опція включає комутовані антени для передачі та прийому сигналів, які можна спрямувати в різних напрямках для забезпечення більш ефективної роботи. Вона має ті ж основні параметри, що і базова версія RTB-500.

ПАРАМЕТРИ

Діапазон роботи RTB-500: 900/1800/2100 МГц (точні частоти слід вказати при замовленні).
Чутливість DF: -104 дБ.
Середня точність визначення напрямку: від 2 до 10 градусів (залежно від рельєфу місцевості).
Інтерфейс управління: LAN.
Напруга живлення: 10-14 В (розетка автомобільного запалювача).

Додаткові параметри для модифікації з комутованими антенами (RTB-500-A):

Діапазон Rx/Tx: 790-960/1700-2700 МГц
Підсилення антени: 4-7 дБ (залежно від діапазону)
Вхідна потужність: до 100 Вт
Кількість комутованих секторів: до 4
