Приймач MPT-900 призначений для автоматичного налаштування на попередньо визначений канал передачі мобільного телефону, з подальшим перетворенням значення потужності вхідного сигналу на числове значення, яке відповідає відстані від передавача. Це дозволяє точно визначити місцезнаходження джерела сигналу.

Користувач може легко керувати приймачем MPT-900 для мереж GSM, UMTS і LTE за допомогою свого Android-смартфона Android через Bluetooth-інтерфейс . Цей простий у використанні пристрій пропонує два типи зворотного зв'язку: ви можете вибрати отримання аудіо зворотного зв'язку через навушники або прослуховувати сигнал через вбудований динамік телефону. Це дозволяє легко та зручно контролювати приймача.

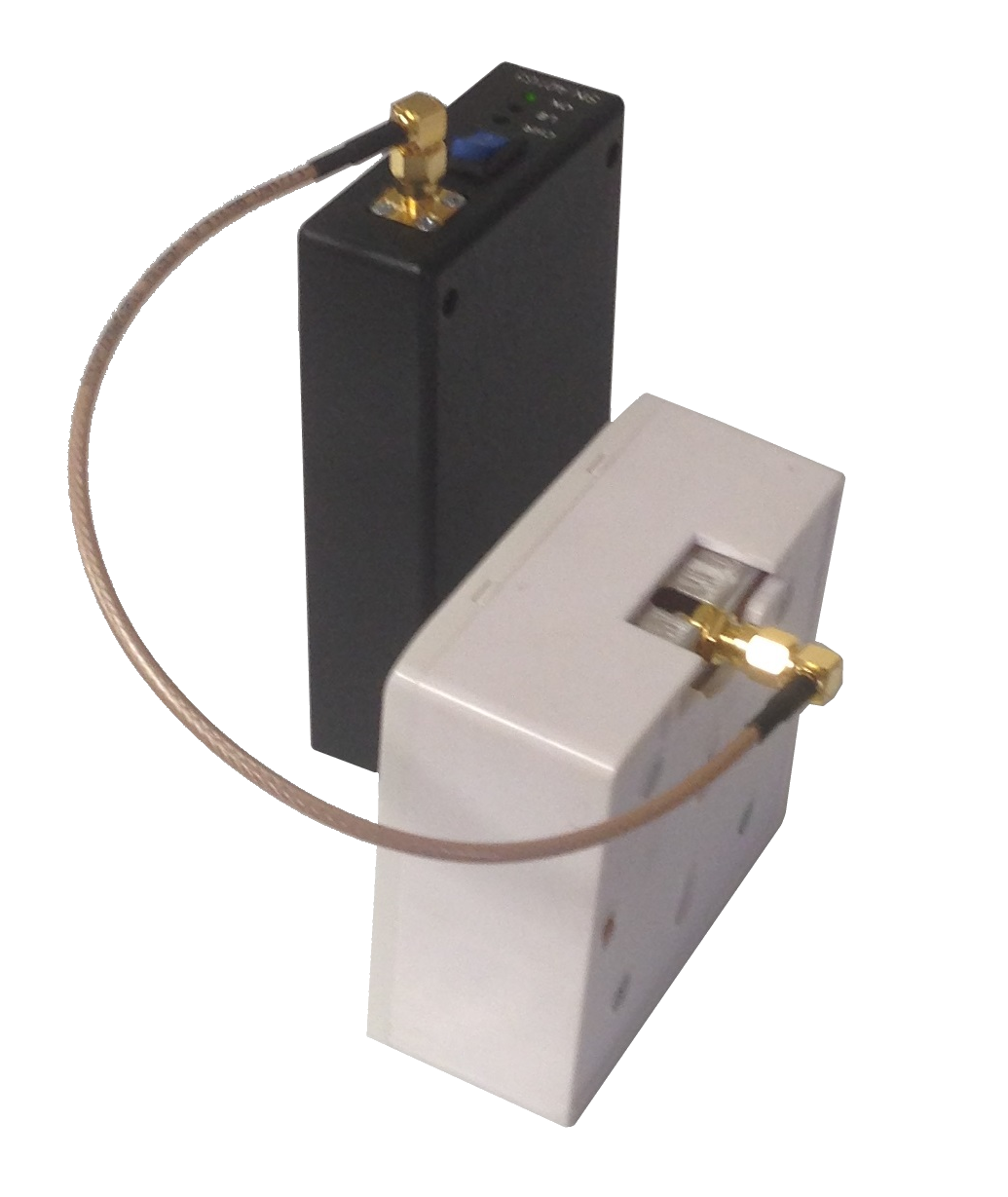

• Приймальний блок з вбудованим Bluetooth-модемом
• Панельна або омні антена
• Керуючий Android-смартфон із зарядним пристроєм (за бажанням)
• RF-кабель та конектор
• Захищена літій-іонна батарея типу 18650 з напругою 3,7 В (за бажанням)
• Зарядний пристрій для батареї (за бажанням)
• Набір програмного забезпечення Android MPT-900 (MPT-800) (.apk файл)

Робочі частоти: 832...862 МГц, 824...848 МГц, 880...915 МГц, 1710...1785 МГц, 1920...1980 МГц, 2500...2570 МГц (будь-які інші діапазони за запитом);
Чутливість приймача: -105 dBm (832...862, 824...848, 880...915 МГц) / -100 dBm (1710...1785 МГц) / -95 dBm (1920...1980, 2500...2570 МГц);
Час роботи від батареї: не менше 10 годин (з батареєю типу 2400 мАг 18650);
Кількість підтримуваних каналів (MPT-900): 8;
Кількість підтримуваних каналів (MPT-800): 6;
Розміри приймача: 115*72*25 мм;
Вага з батареєю: 295 г;
Робоча температура: -20...+50 С;
Вологість: максимум 85%, без конденсації;
Сумісність: сумісний з будь-якою доступною системою GSM, UMTS або LTE Network-in-a-Box;
Кількість підтримуваних каналів ARFCN: один за раз;
Зберігання: внутрішній кишеньковий чохол;
Керування приймачем: за допомогою Android-смартфона з файлом .apk;
Зворотній зв'язок: телефонний гучномовець, Bluetooth або звичайні навушники;
Опція виходу A: голосові відліки з інтервалом 1 секунду на шкалі від 1 до 30;
Опція виходу B: тональний сигнал з частотою, що відповідає потужності сигналу на вході приймача;
Опція виходу C: повторювані клацання, інтервал між клацаннями залежить від сили отриманого сигналу;
Тип батареї: літій-іонна 3,7 В розміром 18650 (захищений тип, рекомендована ємність 2400 мАг або вище).

НАЛАШТУВАННЯ КАНАЛУ

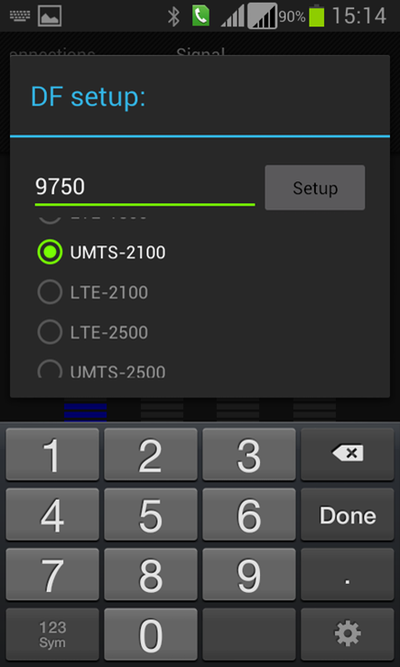

Для введення номеру каналу, доторкніться до зеленої лінії введення та використовуйте клавіатуру, щоб ввести необхідну цифру. Додаток автоматично виявлятиме діапазон частот та мобільний стандарт (GSM/UMTS/LTE) на основі номеру каналу і підсвітить його для вас. Після вибору номеру каналу, натисніть "Set up"

ВИВЕДЕННЯ ІНФОРМАЦІЇ

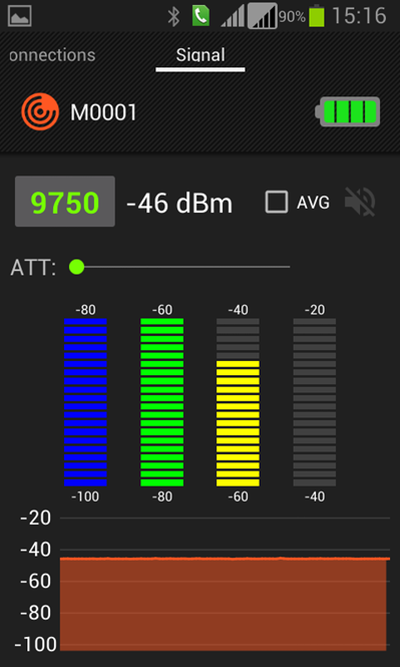

Рівень сигналу в dBm відображається цифровому та графічному вигляді. Ліва смуга (синього кольору) відповідає рівням сигналу між -100 та -80 dBm, зелена смуга - між -80 та -60 dBm, жовта смуга - між -60 та -40 dBm, а червона смуга праворуч - між -40 та -20 dBm. Історичний графік (внизу екрана) вказує на зміну рівня сигналу на протязі останнього часу

ОПЦІЇ

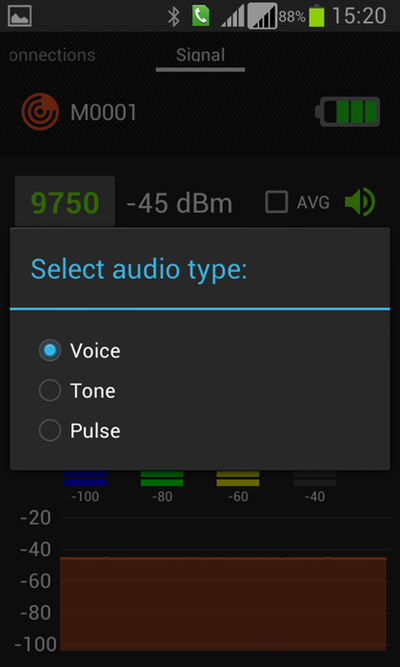

Меню типів аудіо дозволяє користувачу вибрати один з наступних варіантів: голос, тон або імпульс. Якщо рівень сигналу опускається нижче чутливого порога ("Немає сигналу"), приймач буде генерувати тонові імпульси з інтервалом 1 секунда, незалежно від вибраного варіанту вихідного звуку. Це підтверджує, що приймач увімкнений і підключення Bluetooth активне

Деякі діапазони частот та мобільні стандарти мають номери каналів, що перекриваються (наприклад, канали 975 ... 1023 використовуються як в GSM-900, так і в UMTS-1800). У цьому випадку додаток підсвічує обидві опції, і одну з них потрібно вибрати.
